Hallo liebe Leute
Ich möchte euch hier meinen Bau eines Datapads näher bringen. Komplett
von der Planung bis hin zum (momentan fast) fertigem Produkt - mitsamt
Elektronik!Die Idee kam mir, weil ich einen Techniker/Slicer/Hacker-Mando plane und
baue. Ich hoffe, euch ist das auch eine kleine Hilfe. Bei Fragen helfe
ich euch sehr gerne weiter!
Leider habe ich keine wirkliche Sparte in diesem Forum gefunden, wo das
Thema rein passt, daher nehme ich jetzt hier “Technik”. Falls das falsch
ist, bitte verschieben, liebe Moderatoren
Aniron:
Zu
Beginn steht natürlich die Konzeption. Der Bau will ja schließlich gut
überlegt sein, um spätere Korrekturen möglichst auszuschließen.
Um ein Gefühl dafür zu entwickeln, wie so ein Datapad im Star Wars Stil aussehen könnte, habe ich erst mal Referenzen gesammelt.Hier eine kleine Auswahl:
Aniron:
Nachdem
ich genug Ideen zusammen hatte und im Kopf langsam eine Idee reifte,
fing ich an ein paar Linien auf ein Blatt Papier zu zeichnen, die sich
nach und nach immer konkreter zu meinem Datapad zusammensetzten.
\
Und da ich auch in Photoshop nicht ganz ungeübt bin, habe ich das ganze dann in die “Reinversion” übertragen.
\
Und das ganze von Innen.
\
Um die kryptischen Zeichnungen aufzulösen:Ich hatte die Idee, dass mein Datapad nicht einfach nur “toll aussehen”
sollte… es sollte auch eine gewisse Funktion haben. Also wollte ich es
auch gerne beleuchten. Dafür musste ich mir erst mal das Wissen über
die LED-Verkabelung aneignen, aber auch das war kein Problem (wenn ihr
Fragen habt: PM an mich).Hier eine Skizze, wie mein Datapad verkabelt ist:
\
Zudem wollte ich, dass das eigentliche Displays des Datapads
auswechselbar ist. Also habe ich es so konzeptioniert, dass es einen
Einschub gibt, den man beliebig auswechseln kann. Dieser Einschub ist
das, was aufleuchtet (ihr seht es auf späteren Bildern).Das Datapad hat auf Vorder- und Rückseite je eine durchsichtige Scheibe
(aus ich glaube PVC) und der Einschub eine dickere Scheibe, die angeraut
wurde.Auf den Skizzen findet ihr auch einen Querschnitt, mit dessen Hilfe ich
die ungefähre Dicke der Materialien abschätzen konnte usw.Betrieben werden die 2x2 LEDs mit 5 AAA Batterien, geschaltet über zwei Schalter (An/Aus und blau/grün).
Aniron:
Da
ich in Photoshop mit Ebenen und einer korrekten Skalierung gearbeitet
hatte, konnte ich Schablonen für die einzelnen Bauteile ausdrucken.
Als Baumaterial habe ich hauptsächlich Styrol (hier sehr günstig zu bekommen: > http://www.hobby-lobby-modellbau.com/on … g_cart.php
) verwendet. Mit Hilfe der Schablonen konnte ich dann die Teile auf das
Styrol übertragen und ausschneiden (dünneres Styrol ging mit einer
Schere, dickeres habe ich mit einem Dremel “kleingekriegt”, eine
Laubsäge hätte vermutlich auch funktioniert).
Da ich größentechnisch kein vorhandenes Batteriefach einbauen konnte,
musste ich mir selbst eins bauen. Dafür habe ich T-Profile aus Styrol
und die Kontakte aus einem Batteriefach verwendet.Als Kleber habe ich Patex und Heißkleber benutzt.
Aniron:
Nachdem die erste Hälfte soweit zusammengeklebt war, konnte ich mit der Elektronik beginnen.
Auf der ursprünglichen Skizze war zu sehen, dass ich vor hatte, die
Rückseite des Datapads anzuschrauben. Letztendlich habe ich sie dann

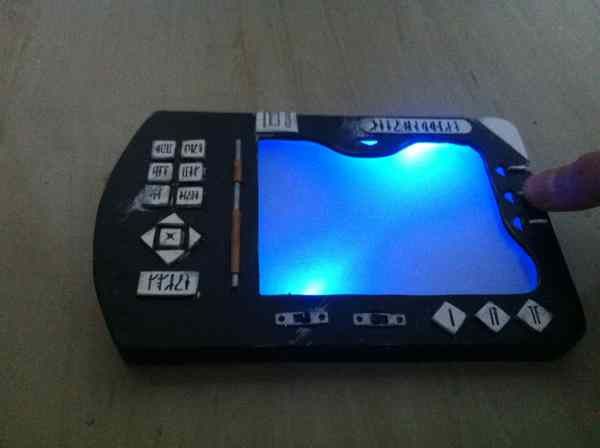

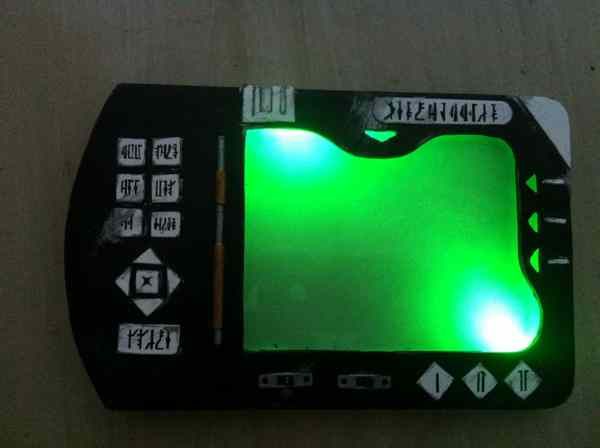

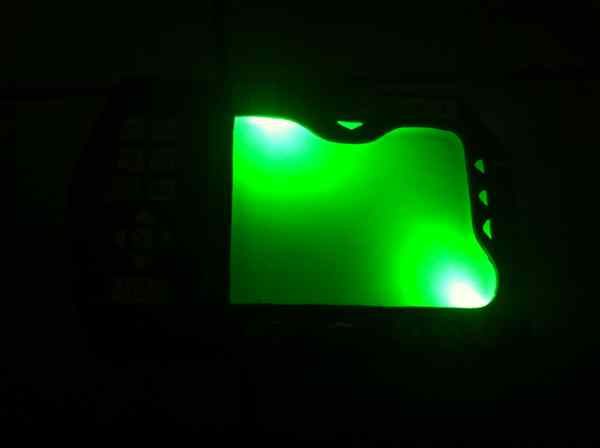

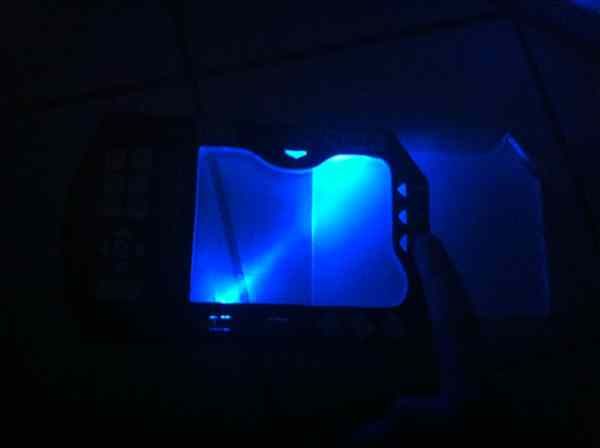

aber doch mit Heißkleber angeklebt.Hier ein paar Bilder, wie das Datapad in Funktion aussieht.
Aniron:

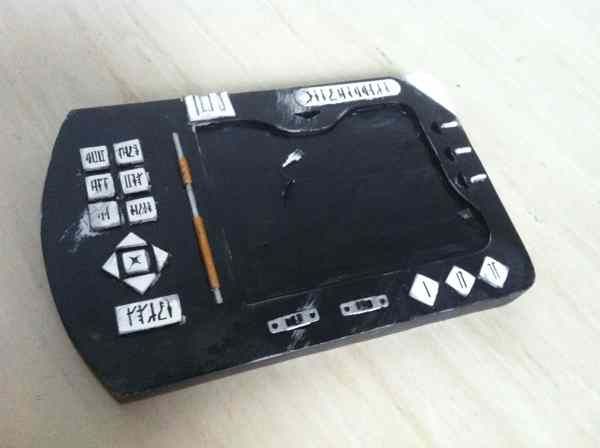

Die Ränder habe ich anschließend mit Autospachtelmasse geglättet.
Anschließend alle “Fake-Tasten” ausgeschnitten und aufgeklebt. Dann alles abgeklebt und mit schwarz und weiß besprüht.
Was jetzt noch fehlt ist die Schrift auf den Tasten, die mit einem
schwarzen Edding folgen wird und das eigentliche Displaydesign. Dabei
werde ich mich an den Computern der Slave 1 orientieren:
